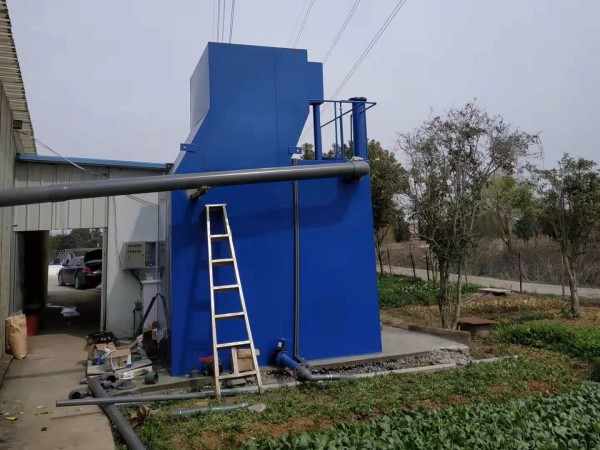

網格絮凝池，由于其良好的水力性能和便捷的安裝維護，正在被越來越廣泛的應用于自來水廠、中水回用工程、污水處理廠深度處理段等工程項目中，社會效益和經濟效益顯著。 渦街反應器上有渦街裝置，以更好的分配水流，強化反應效果。渦街反應器可使水流產生高頻譜陣列式渦旋，產生的礬花密實。
一、構造說明

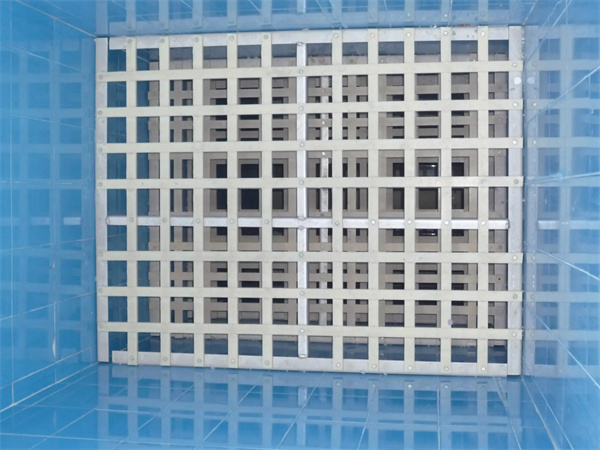

網格絮凝池是一種由三角組件、斜棱板兩部分拼裝而成的六邊形網格絮凝裝置。當水流通過絮凝裝置時，斜楞板上的斜楞板對水流轉向擾動，打破水流跟從效應，形成流體折轉紊動，其特點是水流通過旋流網格過程中產生多層次微動力擾動，促進礬花的形成與結合，從而提升絮凝效果。此外，經水力旋流網格反應后的絮體沉降性能大幅度改善，有利于降低絮凝劑投加單耗。
二、突出有點
高效網格絮凝池，根據實際運行情況來看，具有如下突出優點：
（1）水力條件
改造后絮凝池平均G值由40.246s-1提升至52.346s-1，反應速度梯度的提高有利于絮凝劑的快速擴散和礬花絮體的生成。此外，速度梯度隨著反應的進行而逐漸減小，第一級至第四級的速度梯度依次為71s-1、55s-1、35s-1和18s-1。絮凝池尾端過網流速由改造前0.1371m/s降低為0.0832m/s，可有效防止絮凝反應末期礬花因混合強度過大而破碎。
（2）水質指標
在滿負荷運行工況下，對比改造前后沉后水水質情況，結果如下圖所示。在進水渾濁度最高值28.02NTU，最低值3.02NTU，平均13.03NTU的條件下，改造后沉后水渾濁度平均值為0.71NTU，優于改造前0.88NTU，改造前后沉后水的渾濁度去除率分別是93.03%和92.69%。以上結果說明，更換水力旋流型網格絮凝裝置以及改變進水流道等措施可以優化顆粒脫穩和凝聚過程，使形成的礬花密實，具有良好的沉降性能，從而有效提高絮凝效果。
（3）絮凝劑藥耗
對比改造前后該水廠聚合氯化鋁藥耗（以Al2O3計）變化情況，結果如下圖所示。改造后聚合氯化鋁藥劑投加量下降，藥劑投加量由改造前2.3mg/L降低至2.16mg/L，平均藥劑單耗下降6.09%。按照理論處理水量估算，全年聚合氯化鋁藥劑費用由228176.1元/年降至214287.1元/年。本次改造同時實現了沉淀池出水水質提升和混凝劑藥劑單耗降低，主要原因一是通過絮凝條件的改善，反應初期混合強度加強，有利于實現絮凝劑與水中顆粒充分反應。二是由于進水流道的改變使有效反應時間延長，進一步促進絮體密實生長，提高絮體沉降性能。
（4）改造費用
本次改造總投資約103萬元，其中水力旋流型絮凝裝置采購費用約74萬元。水力旋流網格絮凝器的多邊形網格固定組件采用ABS材質，該材質具有質量輕、耐腐蝕的特點。絮凝器由三角組件、斜棱板兩部分拼裝后模塊化組裝，不需要焊接或粘結，結構本身可有效消除應力，不易損壞，拆裝和維護方便，絮凝裝置使用壽命約10年。

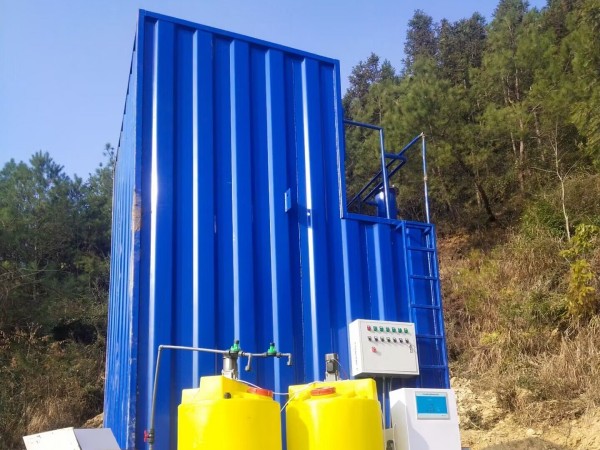

三、網格絮凝池的使用條件：
1.原水水溫為40~34.0℃、濁度為25~2500度。
2.單池處理的水量以1~2.5萬m3/d較合適,以免因單格面積過大而影響效果。水廠產水量大時,可采用2組或多組池并聯運行操作。采用網格或柵條的絮凝池效果相接近,但柵條加工比較方便,用料也省。
3.適用于新建也可用于舊池的改造。

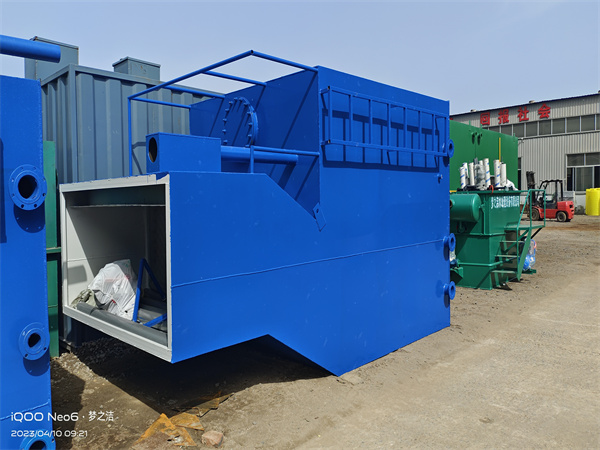

四、網格絮凝池設計理論：
1.絮凝時間一般為10~15min;
2.絮凝池分隔大小按豎向流速確定;
3.絮凝池分格數按絮凝時間計算,多數分成8~18格;可大致按分格數均分成3段,其中前段各格為3~5mim,段端35min,末段45min;
4.網格或柵條數前段較多,中斷較少,末段可不放,但前段總數宜在16層以上,中斷在8層以上上下兩層間距為60~70cm;
5.每格的豎向流速,前段和中段0.12~0.14m/s,末段0.10.14m/s;
6.網格或柵條的外框尺寸等于每格池的凈尺寸。前段柵條縫隙為50m,或網格孔眼為80×80mm,中段分別為80m和100×100mm;
7.各格之間的過水孔洞應上下交錯布置,孔洞計算流速,前段0.3~0.2m/s,,中段0.2~0.15m/s,末段0.1~0.14m/s,各過水孔面積從前段向末段逐步增大。所有過水孔須經常處于淹沒狀態,因此上部孔洞標高應考慮沉淀池水位變化時不會露出水面;
8.網孔或過柵流速,前段0.25~0.30m/s,中段0.22~0.25m/s;
9.一般排泥可用長度小雨5m、直徑150m~200mm的穿孔排泥管或單斗底排泥,采用快開排泥閥;
10.柵條、網格構件的制作材料可采用木材、扁鋼、鑄鐵及鋼筋混凝土預制件等。
網格絮凝池，柵條、網格構件的厚度宜采用以下數值:
木材板條厚度:20~25mm
扁鋼構件厚度:5~6mm
鑄鐵構件厚度:10~15mm
鋼筋混凝土預制件厚度:30~70mm
網格絮凝池是給水處理中重要的工藝環節，也是保障出水水質的第一步工藝流程。絮凝反應的效果不僅取決于絮凝劑的特性，還取決于絮凝裝置所提供的動力學條件。柵條絮凝裝置提供的水力條件難以達到理想的絮凝效果，新型網格絮凝裝置是提高絮凝反應效果的有效途徑。
