濟南遙墻機場雨水回用系統

一、設計依據:

設計相關專業提供的設計資料及基礎數據;地方雨水收集與利用主要技術指標;

《建筑與小區雨水控制及利用工程技術規范》 GB 50400-2016

《建筑給水排水設計標準》 GB 50015-2019

《室外給水設計標準》 GB 50013-2018

《室外排水設計標準》 GB 50014-2021

《建筑中水設計標準》 GB 50336-2018

《城市排水工程規劃規范》 GB 50318-2017

《給水排水管道工程施工及驗收規范》 GB 50268-2008

《城市污水再生利用 城市雜用水水質》 GB/T18920-2020

《綠色建筑評價標準》 GB/T 50378-2019

《模塊化雨水儲水設施技術標準》CJJ/T 311-2020

《模塊化雨水儲水設施》CJ/T 542-2020

《海綿型建筑與小區雨水控制及利用》國家建筑標準設計圖集17S705

《海綿城市雨水控制與利用工程設計規范》DB11/685-2021

二、工程概況及供水壓力要求:

1、本項目為濟南遙墻機場二期改擴建工程-東航基地工程-航空配餐工程(一期)室外工程。

收集地塊內下墊面雨水,經處理后可用于該地塊內車輛沖洗和綠化、道路澆灑用水、景觀水體補給及中水回用等。現做收集回用池,

設計蓄水池有效容積為122m3,設備處理水量15m3/h,回用供水能力15m3/h。

2、閥門井后雨水回用系統設計水源出水口設計壓力為0.30MPa,設計流量為15m3/h.

三、設計范圍:

雨水回用系統工藝設計,包括處理工藝設備、管道系統、電氣系統等,閥門井后管道系統由室外雨水回用工程另行設計。

四、工藝流程及水質要求:

(1)雨水綜合利用工藝流程:

屋面雨水

雨水收集管網

雨水分流井

溢流

市政雨水管網

綠化用水

路面雨水

蓄水池

過濾器

紫外線消毒

排空(泥)

道路灑水

溢流(棄流)雨水

市政雨水管網

(2)、水質處理要求:

進入收集利用系統的雨水水質以實測資料為準,屋面雨水經初期棄流后的水質,無實測資料時可采用如下值:

CODcr:70~100mg/L;SS:20~40mg/L;色度:10~40度;

經棄流、地面滲透、過濾處理后回用水水質按《城市污水再生利用城市雜用水水質》(GB/T 18920-2002)標準的規定即:

綠  化:COD≤30mg/L; SS≤10mg/L;   道路澆灑:COD≤30mg/L; SS≤10mg/L。

景觀補水:COD≤30mg/L; SS≤10mg/L;   車輛沖洗:COD≤30mg/L; SS≤5mg/L;

娛樂水景:COD≤20mg/L; SS≤5mg/L;    沖廁用水:COD≤30mg/L; SS≤10mg/L;

五、設計參數

1、根據《建筑與小區雨水控制及利用工程技術規范》(GB 50400-2016),

需控制及利用的雨水徑流總量的計算公式如下:

W =10(Ψc-Ψo) hy F

式中  W——需控制及利用的雨水徑流總量(m3);

Ψc——雨量徑流系數;

Ψo——控制徑流峰值所對應的徑流系數;

hy——設計日降雨量;

F ——硬化匯水面面積(hm2)。

2、根據《建筑與小區雨水控制及利用工程技術規范》(GB 50400-2016),屋面雨水棄流徑流厚度采用2-3mm,地面棄流采用3-5mm,綠地雨水初期無需考慮棄流,本次設計綜合考慮初期棄流取3mm。

六、雨水收集方式

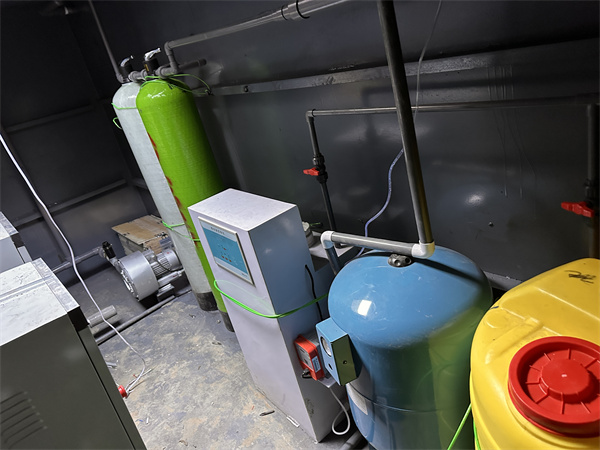

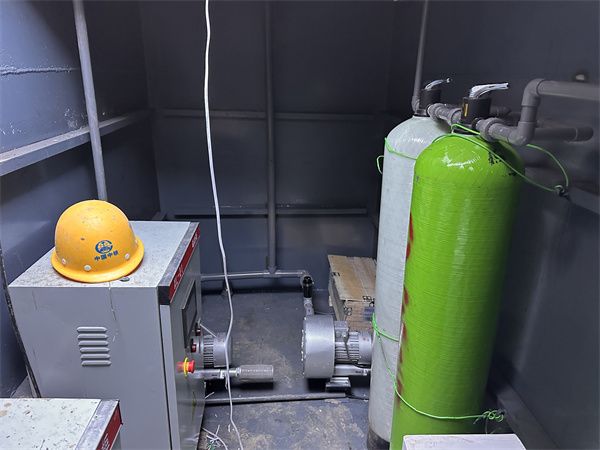

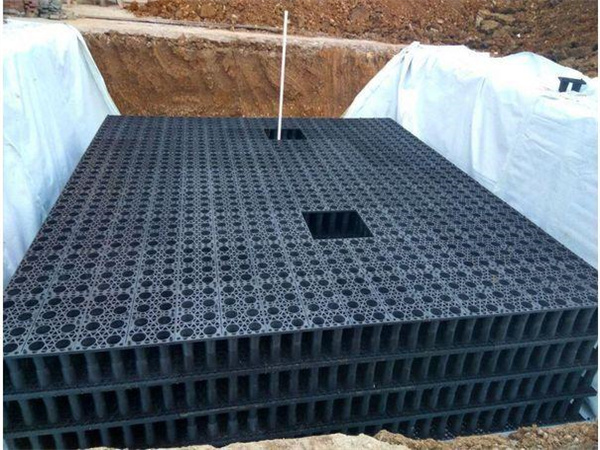

在項目區域內靠近雨水管網末端(排市政出口前端)設置雨水收集水池,在水池前端設置分流井,經棄流后雨水進入雨水收集蓄水池,后經全自動自清洗過濾器過濾和紫外線消毒器殺菌后的回用雨水主要用作地塊內的綠化系統和道路沖洗,作為綠化和道路沖灑的補充水源。棄流的初期雨水排入下游雨水管道中;

七、主要設備功能要求

1、分流井:將前期含沙量(雜質)較大的初期雨水棄流至市政管網中,中后期優質雨水收集至蓄水池中

2、全自動過濾器

全自動自清洗過濾器設計出水精度為200μm

3、水泵:回用泵以及蓄水池排空(泥)泵均選用污水污物潛水電泵。

4、消毒器

紫外線消毒器選用高效率的UV-C(LL或LH)紫外燈,選用世界領先的低壓高強度紫外線燈管,燈管使用壽命保證在8000-10000小時以上。紫外線消毒器選用高透光率、高純度的石英套管,保證紫外線透過率在90%%%以上。

6、檢查井井蓋為臨時用井蓋,設置在綠化帶時宜采用硬聚氯乙烯材質的井蓋;當室外環境最冷月平均氣溫低于-10°C時,應采用聚合物基復合材料的井蓋,設置在車行道時,應采用有防護蓋座的井蓋,防護蓋座的做法詳見《國家建筑標準設計圖集》08SS523第25頁要求,位于路面上的井蓋宜與路面持平,位于綠化帶內的井蓋不應低于地面。雨水收集池及棄流裝置的檢查井井蓋應設防墜落設施。 檢查井防墜落措施:井口打上了六到八枚膨脹螺絲,然后將聚乙烯防墜網用可開口的金屬環連上,防墜網張在井口上。

8、總控制要求:

設置主控制柜1臺,所有設備(單獨)具備手動控制,電控柜顯示齊全,有各用電設備運行、停止、過載、缺相、面板漏電、電機進水、電流、電壓等顯示。并對泵進行全自動保護(過載、缺相、短路、滲漏)。

1、蓄水池內液位控制如下:

(1)低液位時:回用水泵停止供水,自動開啟補水電動閥對水池進行補水,且在電氣控制柜上顯示水位過低;

(2)高液位時:補水電磁閥關閉;

(3)排空(泥)泵設置手動自動啟停,當水池達到高液位時啟動,低液位時停止,也可根據現場實際情況,手動啟動。

八、施工說明及要求:

(2)系統控制柜置于綠化或附近建筑內,采用防水電控柜,并配備安全警示標志。

(3)雨水利用和排放管道上的檢查井設在綠地等非車行道部位,如必須設在機動車路面上,井蓋和井座均采用重型球墨鑄鐵單層井座和井蓋,鑄鐵井蓋上表面應低于設計路面標高20mm.

(4)用于雨水收集的雨水管的敷設,按設計標高和坡度敷設,并不應小于0.003。直線管道管材、管件現場熱熔連接。

九、系統水質安全保證措施:

(1)回用水供水系統設有自動補水裝置,補水的水質應滿足回用水的水質要求,補水的能力應滿足雨水中斷時系統的用水量要求,補水應在凈化雨水供量不足時進行。

(2)當采用生活飲用水補水時,自來水補水管出水口應高于水池內最高水位,其間距不得小于2.5倍補水管管徑,且不應小于150mm;嚴禁采用淹沒式浮球閥補水。

(3)使用雨水作為非傳統水源時,采取用水安全保證措施,且不對人體健康與周圍環境產生不良影響;

(4)雨水供水管道上不得裝設取水龍頭,并應采取下列防止誤接、誤用、誤飲的措施:

a.雨水供水管外壁應按設計規定涂色或標識;

b.當設有取水口時,應設鎖具或?qū)ｉT開啟工具;

c.水池(箱)、閥門、水表、給水栓、取水口均應有明顯的“雨水”標識。

十、系統維護:

(1)工程運行管理機構應配備專職人員,定期對工程運行狀態進行觀測檢查,發現異常及時處理。

(2)工程運行管理機構應建立雨水利用系統(包括水處理設備)維護管理條例及水質監測數據記錄和管理條例。

在維護管理條例中,應當至少包括以下內容:

a.旱季時定期對雨水回收系統管道、安全分流井、雨水井中雜物進行清理,填寫專用的工作記錄單;

b.雨季開始前應對雨水回收系統、處理系統及設備等各部位集中進行全面檢查。維護管理條例中應以專用的工作記錄單形式明確檢查人、檢查內容、方法、處理方案和操作規程等。

十一、設備清單
